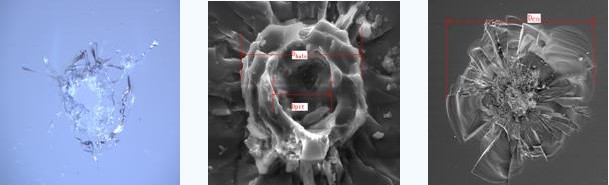

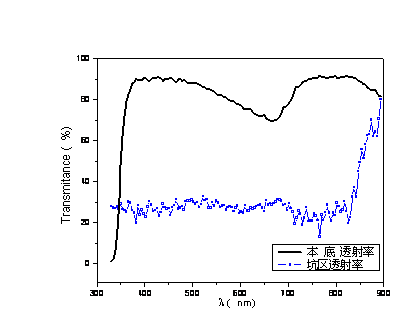

太阳电池材料的碎片撞击损伤效应是工程设计中关心的主要问题之一，因此，在等离子体微小碎片加速器上针对太阳电池外层材料—玻璃盖片的撞击损伤效应开展了初步的实验研究。通过实验获得了不同尺寸、不同速度微粒超高速撞击下玻璃盖片上产生的撞击坑形貌特征和基本结构（图1），建立了撞击坑形貌尺寸的统计规律及撞击损伤的基本实验规律（图2、图3、图4），并测试分析了撞击坑对玻璃盖片的主要光学性能—透过率的影响规律（图5）。

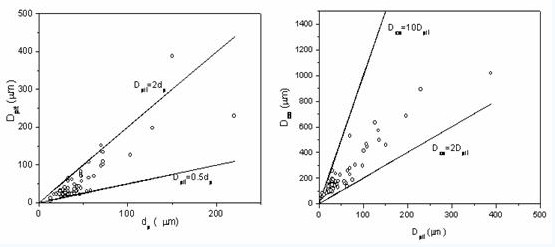

     图2 弹坑尺寸与微粒尺寸的关系            图3 贝壳状区域与中心坑径的尺度关系
